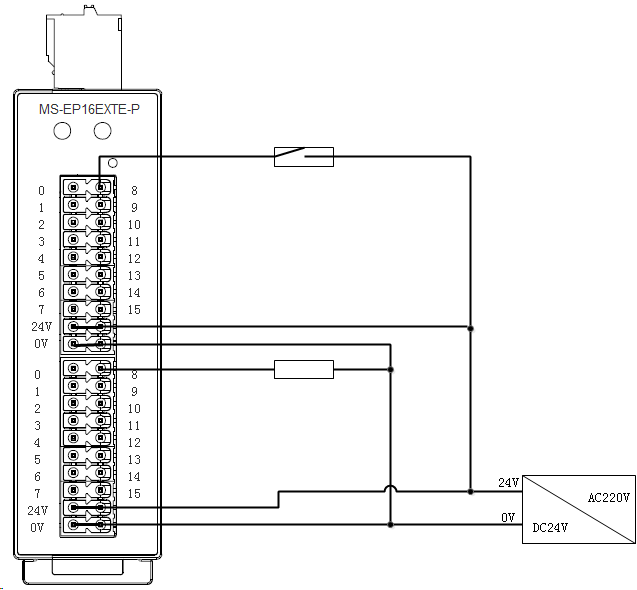

MS-EP16EXTE-P

輸入規格

輸出規格

輸入點數

16點

輸出點數

16點

絕緣方式

光耦合器絕緣

絕緣方式

光耦合器絕緣

額定輸入電壓

DC24V

額定負荷電壓

DC24V

額定輸入電流

約7mA

使用負荷電壓范圍

DC22.8～25.2V

(波動率 5%以內)

使用電壓范圍

DC22.8～25.2V          (波動率 5%以內)

最大負荷電流

0.5A/點，

3.2A/1公共端

最大同時輸入點數

100%

最大突入電流

1.0A  10ms以下

ON電壓/ON電流

14V以上/3.5mA以上

OFF時泄露電流

0.25mA以下

OFF電壓/OFF電流

6V以下/1.7mA以下

ON時最大電壓降

0.3V 以下(TYP)0.5A、

0.6V 以下(MAX)0.5A

輸入電阻

約3.3KΩ

輸出形式

源型

保護功能

過載保護功能、過電壓保護功能、過熱保護功能

響應時間

OFF->ON

1.5ms以下(DC24V時)

響應時間

OFF->ON

0.5ms以下

ON->OFF

1.5ms以下(DC24V時)

ON->OFF

1.5ms以下(電阻負荷)

輸出部分外部供給電源

電壓

DC22.8～25.2V

(波動率 5%以內)

電流

50mA 以下(DC24V/1公共端)不包含外部負荷電流

輸入形式

正公共端(源型)

過電流抑制器

齊納二極管

公共端方式

32點2公共端

占用槽數

1槽分配32點(使用32點)

I/O模塊電源

電壓

DC22.8～25.2V  (波動率 5%以內)

電流

65mA 以下(DC24V  全部點ON時)不包含外部負荷電流

噪聲強度

通過 DC 型的噪聲電壓 500VP-P、噪聲寬度 1us、噪聲頻率 25～60Hz 的噪聲模擬器所產生的噪聲

耐電壓

DC 外部端子匯總—接地間 AC500V 1 分鐘期間

絕緣電阻

DC 外部端子匯總—接地間 DC500V 絕緣電阻計測量 10MΩ 以上

保護等級

IP20

質量

0.25kg

模塊安裝

通過 DIN 軌安裝

適用DIN軌

TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 標準)

適用歐式端子

[適用電線尺寸:0.3～1mm²]
