Modbus通訊單元MS-EP03MBR
MS-EP 系列為 EtherNet/IP 通信的模塊單元。通過 EtherNet/IP 協議與 Modbus 協議的相互轉換，將 Modbus 串口設備接入 EtherNet/IP 網絡，實現數據的雙向交換。3 通道 Modbus RTU 輸入，體積 29.8＊94.5＊80.4mm，占用空間小，速度快，快速接線，接線端子可插拔，適配歐姆龍、基恩士、臺達等廠家PLC，組態簡單，防護等級IP20。可通過 Web Server 進行配置與數據監控。
1、規格參數
型號 | Modbus通訊單元 |
MS-EP03MBR | |
485通道 | 3通道Modbus RTU |
供電電源 | DC22.8～25.2V(波動率 5%以內) |
消耗電流 | （滿載）時最大200 mA |
工作溫度 | -30…+ 55 °C |
協議類型 | Modbus主站 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
功能碼 | 01H,02H,03H,04H,05H,06H,0FH,10H |
命令數量 | 48條 |
耐電壓 | DC 外部端子匯總—接地間 AC500V 1 分鐘期間 |
保護等級 | IP20 |
質量 | 0.25kg |
模塊安裝 | 通過 DIN 軌安裝 |
適用DIN軌 | TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 標準) |
適用歐式端子 | [適用電線尺寸:0.3～1mm2] |
2、Web Server 網頁設置

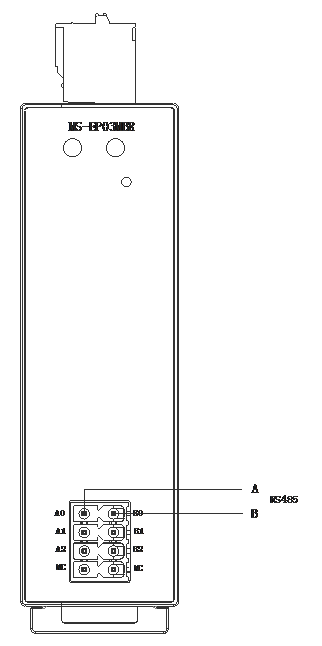

端子排列與布線圖

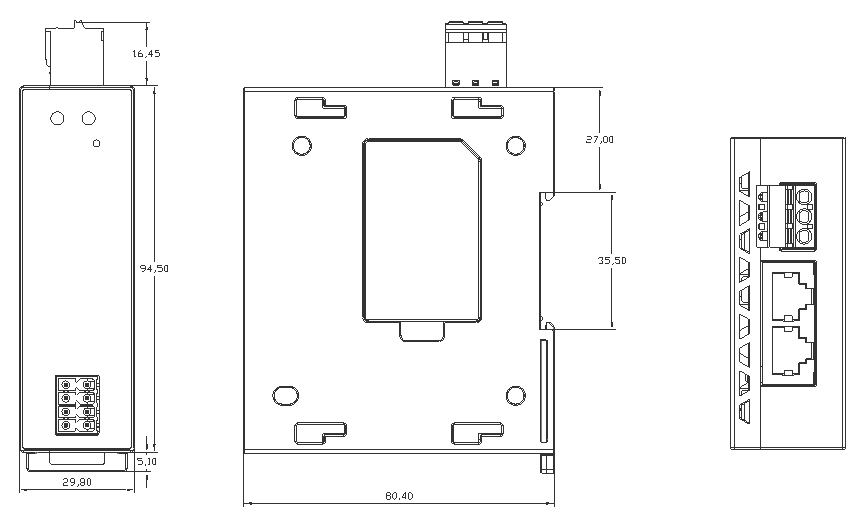

外形尺寸（單位：mm）
相關下載
-
MS-EP系列通訊_CAD
-
MS-EP系列RS485&RS422通訊使用手
