分布式I/O單元MS-EP32ETE
MS-EP 系列為 EtherNet/IP 通信的模塊單元。通過 EtherNet/IP通信，將 MS-EP 系列單元的 ON/OFF 輸入信號作為通信數據輸出到PLC 等。支持經由 EtherNet/IP 的隱式報文通信。32通道 NPN 型晶體管輸出，體積29.8＊94.5＊80.4mm，占用空間小，速度快，快速接線，接線端子可插拔，適配歐姆龍/基恩士/臺達等廠家PLC，組態簡單，防護等級IP20。通過 Web Server 進行配置與數據監控。
1、規格參數
型號 | 晶體管輸出單元 | ||
MS-EP32ETE | |||
輸出點數 | 32點 | ||
絕緣方式 | 光耦合器絕緣 | ||
額定負荷電壓 | DC24V | ||
使用負荷電壓范圍 | DC22.8～25.2V(波動率 5%以內) | ||
最大負荷電流 | 0.5A/1 點、3.2A/1 公共端 | ||
最大突入電流 | 1.0A 10ms 以下 | ||
OFF 時泄漏電流 | 0.25mA 以下 | ||
ON 時最大電壓降 | 0.3V 以下(TYP)0.5A、0.6V 以下(MAX)0.5A | ||
輸出形式 | 漏型 | ||
保護功能 | 過載保護功能、過電壓保護功能、過熱保護功能 | ||
響應時間 | OFF->ON | 0.5ms 以下 | |
ON->OFF | 1.5ms 以下(電阻負荷) | ||
輸出部分外部供給電源 | 電壓 | DC22.8～25.2V(波動率 5%以內) | |
電流 | 50mA 以下(TYP.DC24V/1 公共端)不包含外部負荷電流 | ||
過電流抑制器 | 齊納二極管 | ||
公共端方式 | 32 點 2 公共端(4 點) | ||
占用站數 | 1 槽分配 32 點(使用 32 點) | ||
I/O模塊電源 | 電壓 | DC22.8～25.2V(波動率 5%以內) | |
電流 | 65mA 以下(DC24V、全部點 ON 時) | ||
噪聲強度 | 通過 DC 型的噪聲電壓 500VP-P、噪聲寬度 1μs、 | ||
耐電壓 | DC 外部端子匯總—接地間 AC500V 1 分鐘期間 | ||
絕緣電阻 | DC 外部端子匯總—接地間 DC500V 絕緣電阻計測量 10MΩ 以上 | ||
保護等級 | IP20 | ||
質量 | 0.25kg | ||
模塊安裝 | 通過 DIN 軌安裝 | ||
適用DIN軌 | TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 標準) | ||
適用歐式端子 | [適用電線尺寸:0.3～1mm2] | ||

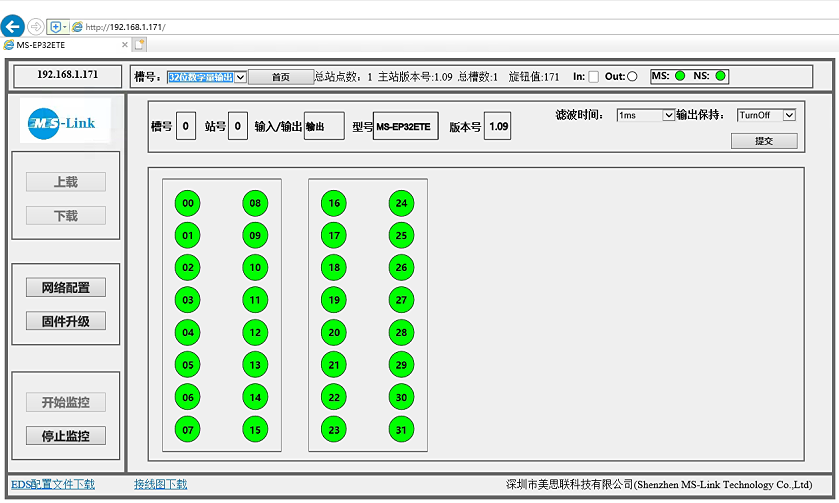

2、Web Server 網頁設置

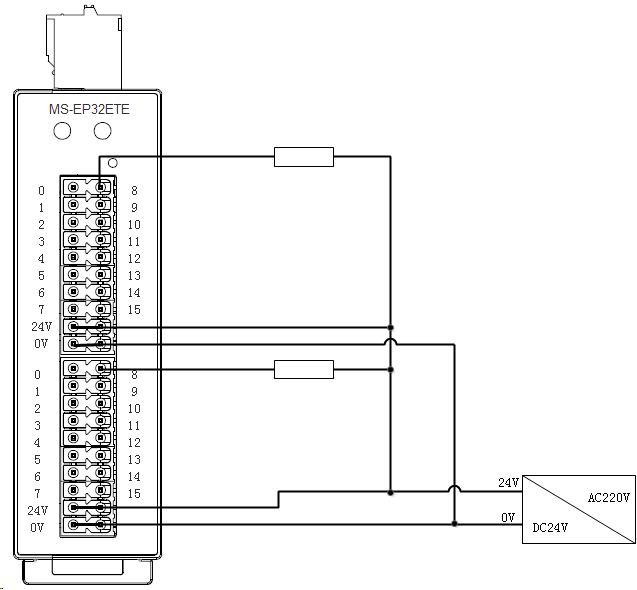

端子排列與布線圖

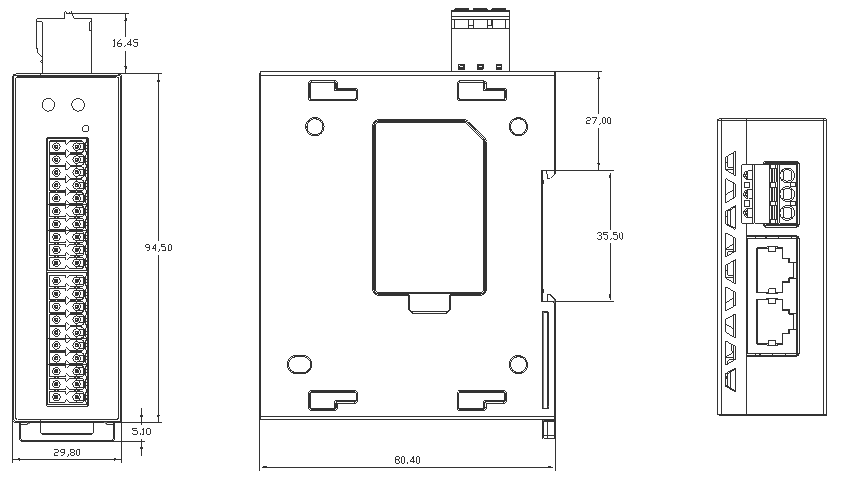

外形尺寸（單位：mm）
