模擬量輸入單元MS-EP08AD
MS-EP 系列為 EtherNet/IP 通信的模塊單元。通過 EtherNet/IP通信，將 MS-EP 系列單元的當前值作為通信數據輸出到 PLC 等。支持經由 EtherNet/IP 的隱式報文通信。8通道模擬量輸入，0~10V / 0~20mA 等可調，電壓輸入/輸出精度是1mV，電流輸入/輸出精度是1uA，體積29.8＊94.5＊80.4mm，占用空間小，速度快，快速接線，接線端子可插拔，適配歐姆龍/基恩士/臺達等廠家PLC，組態(tài)簡單，防護等級IP20?？赏ㄟ^ Web Server 進行配置與數據監(jiān)控。
1、規(guī)格參數
型號 | 模擬量輸入單元 | |
MS-EP08AD | ||
模擬量輸入通道 | 8通道 | |
供電電源 | DC22.8～25.2V(波動率 5%以內) | |
消耗電流 | （滿載）時最大200 mA | |
工作溫度 | -30…+ 55 °C | |
模擬量輸入類型 | 差分 | |
模擬量輸入范圍 | ±10 V | 0…10 V | 0…5 V | 1 …5 V | 0…20 mA | 4…20 mA | |
ADC 類型 | 24 bit ΔΣ | |
分辨率 | -32000～32000(-10～+10V) 0～32000(0～10V) 0～32000(0～5V) 0～25600(1～5V) | |
0～32000(0～20mA) 0～25600(4～20mA) | ||
精度 | 電壓輸入 | 1mV |
電流輸入 | 1uA | |
A/D 轉換時間 | 8ms | |
輸入功能 | 峰谷值保持 | 當峰值保持位為“ON”時，存儲最大和最小的轉換值。 |
輸入斷開檢測 | 如果范圍設置是1 ～ 5V 或4 ～ 20mA 時沒有輸入信號，線斷開標志將開到“ON”。 | |
模擬量反饋 | 反饋實際的電流和電壓給PLC； | |
實際值反饋 | 反饋實際的壓力，真空等等給PLC； | |
耐電壓 | DC 外部端子匯總—接地間 AC500V 1 分鐘期間 | |
保護等級 | IP20 | |
質量 | 0.25kg | |
模塊安裝 | 通過 DIN 軌安裝 | |
適用DIN軌 | TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 標準) | |
適用歐式端子 | [適用電線尺寸:0.3～1mm2] | |

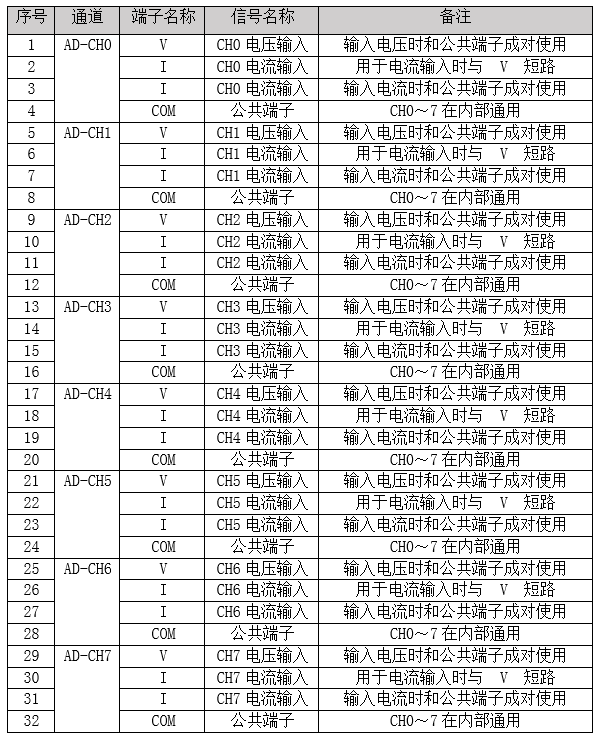

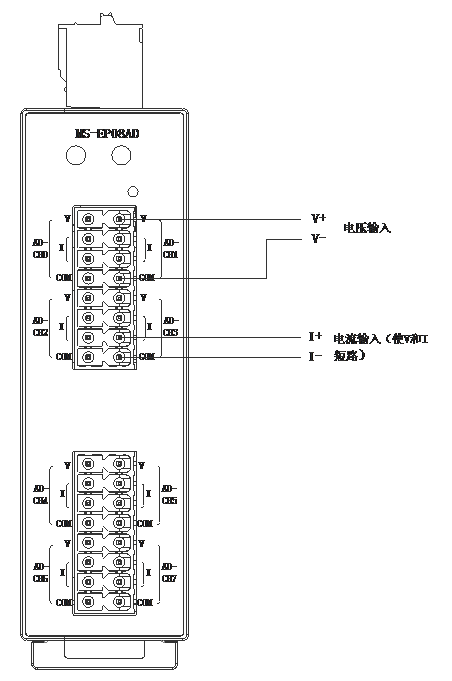

端子排列與布線圖

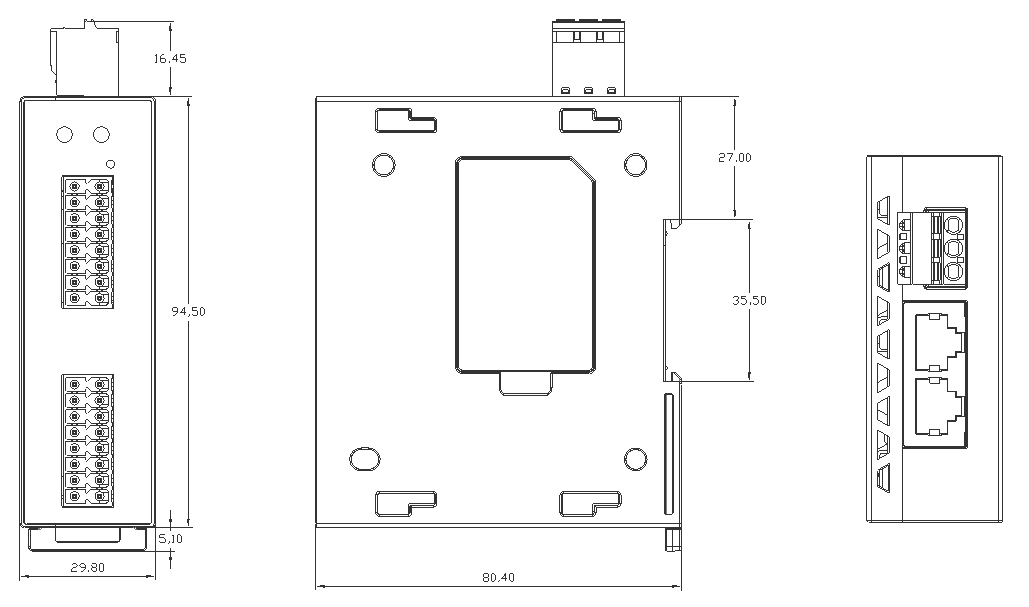

外形尺寸（單位：mm）
